Ako funguje guľový ventil V Port?

AV guľový ventil je špecializovaný typ guľového ventilu, ktorý ponúka jedinečné možnosti v aplikáciách riadenia prietoku. Ako dodávateľ guľových ventilov s portom V sa s vami môžem podeliť o to, ako tieto ventily fungujú a aké sú ich výhody v rôznych priemyselných odvetviach.

Základná konštrukcia guľového ventilu V Port

AV guľový ventil sa skladá z niekoľkých kľúčových komponentov. Hlavnou časťou je guľa, do ktorej je vyrezaný zárez v tvare V. Tento otvor v tvare V je to, čo dáva ventilu jeho meno a jeho špeciálne charakteristiky regulácie prietoku. Guľa je umiestnená vo vnútri telesa ventilu, ktoré je zvyčajne vyrobené z materiálov, ako je nehrdzavejúca oceľ, uhlíková oceľ alebo iné zliatiny v závislosti od požiadaviek aplikácie.

Ventil má tiež sedlá, ktoré sú v kontakte s guľou. Tieto sedlá sú navrhnuté tak, aby poskytovali tesné tesnenie, keď je ventil v zatvorenej polohe. Sú tu tiež komponenty vretena a pohonu. Driek spája guľôčku s ovládačom, čo je zariadenie, ktoré riadi pohyb gule. Pohony môžu byť manuálne, elektrické, pneumatické alebo hydraulické, v závislosti od úrovne automatizácie a ovládania potrebnej pre konkrétnu aplikáciu.

Ako funguje guľový ventil V Port

Mechanizmus otvárania a zatvárania

Činnosť guľového ventilu s portom V je založená na rotácii gule vo vnútri telesa ventilu. Keď je aktivátor aktivovaný, otáča driekom, ktorý zase otáča guľou. V zatvorenej polohe je gulička orientovaná tak, že V - zárez nie je zarovnaný s dráhou toku a sedlá tvoria tesné tesnenie proti guli, čím bránia toku tekutiny.

Keď ovládač otáča guľou, V - zárez sa začne vyrovnávať s dráhou toku. Stupeň otvorenia ventilu je určený uhlom natočenia gule. Napríklad otočenie o 90 stupňov zo zatvorenej polohy úplne otvorí ventil. Jedinečný dizajn gule v tvare V umožňuje presnejšie a proporcionálne riadenie prietoku v porovnaní so štandardným guľovým ventilom s plným otvorom.

Flow Control

Jednou z hlavných výhod guľového ventilu s portom V sú jeho vynikajúce možnosti regulácie prietoku. V - zárez v guli vytvára variabilnú oblasť otvoru pri otváraní ventilu. Keď sa ventil práve začína otvárať, malý koniec V - zárezu umožňuje, aby cez neho prešlo veľmi malé množstvo tekutiny. Keď sa ventil naďalej otvára, plocha otvoru sa zväčšuje lineárnym alebo takmer lineárnym spôsobom, čo poskytuje hladké a presné riadenie prietoku.

Vďaka tejto vlastnosti sú guľové ventily V port ideálne pre aplikácie, kde sa vyžaduje presná regulácia prietoku, ako napríklad v závodoch na chemické spracovanie, v zariadeniach na úpravu vody a v systémoch HVAC. Napríklad v procese miešania chemikálií sa guľový ventil s portom V môže použiť na presné riadenie toku rôznych chemikálií do reakčnej nádoby, čím sa zabezpečí zachovanie správnych proporcií.

Výhody guľových ventilov V Port

Presná kontrola prietoku

Ako už bolo spomenuté, dizajn gule v tvare V poskytuje vysokú úroveň presnosti pri regulácii prietoku. To je rozhodujúce v aplikáciách, kde aj malé odchýlky v prietoku môžu mať významný vplyv na výsledok procesu. Či už ide o riadenie toku korozívnej chemikálie alebo vysokotlakovej pary, guľový ventil V port môže poskytnúť presné a konzistentné výsledky.

Dobrá schopnosť vypnutia

Napriek svojmu zameraniu na riadenie prietoku ponúka guľový ventil V port tiež vynikajúce uzatváracie schopnosti. Pri úplnom zatvorení vytvárajú sedlá tesné tesnenie proti guľôčke, čím bránia akémukoľvek úniku. To je dôležité v aplikáciách, kde únik môže viesť k bezpečnostným rizikám, znečisteniu životného prostredia alebo strate produktu.

Odolnosť proti oderu

Mnoho guľových ventilov s portom V je navrhnutých z materiálov, ktoré ponúkajú dobrú odolnosť proti oderu. V - zárez v guli môže byť vyrobený z tvrdých materiálov, ako je keramika, ktorá odolá erozívnym účinkom abrazívnych kvapalín. Vďaka tomu je ventil vhodný pre aplikácie zahŕňajúce kaly, abrazívne prášky alebo iné kvapaliny, ktoré môžu spôsobiť opotrebovanie štandardných ventilov.

Aplikácie guľových ventilov V Port

Chemický priemysel

V chemickom priemysle sa guľové ventily V port používajú pre širokú škálu aplikácií. Používajú sa na riadenie toku rôznych chemikálií v potrubiach, reaktoroch a skladovacích nádržiach. Presné možnosti riadenia prietoku ventilu zaisťujú, že sa do procesu pridáva správne množstvo chemikálií v správnom čase, čím sa zlepšuje kvalita produktu a efektívnosť procesu. Napríklad pri výrobe liečiv sa guľové ventily V port používajú na riadenie toku účinných látok a rozpúšťadiel počas výrobného procesu.

Voda a čistenie odpadových vôd

V čistiarňach vody a odpadových vôd sa guľové ventily V port používajú na reguláciu prietoku vody, chemikálií a kalu. Môžu byť použité na reguláciu prietoku vody do čistiacej nádrže, riadenie dávkovania chemikálií, ako je chlór alebo flokulanty, a riadenie vypúšťania upravenej vody. Materiály odolné voči korózii použité pri konštrukcii týchto ventilov ich robia vhodnými do drsných prostredí, ktoré sa vyskytujú v zariadeniach na úpravu vody.

Ropný a plynárenský priemysel

V ropnom a plynárenskom priemysle sa guľové ventily V port používajú v prevádzkach proti prúdu, v strednom prúde a po prúde. V aplikáciách proti prúdu sa používajú na riadenie toku ropy a plynu z vrtov. V strednoprúdových prevádzkach sa používajú v potrubiach a skladovacích zariadeniach na reguláciu toku uhľovodíkov. V nadväzujúcich aplikáciách, ako sú rafinérie, sa používajú na riadenie toku rôznych ropných produktov počas procesu rafinácie.

Súvisiace produkty

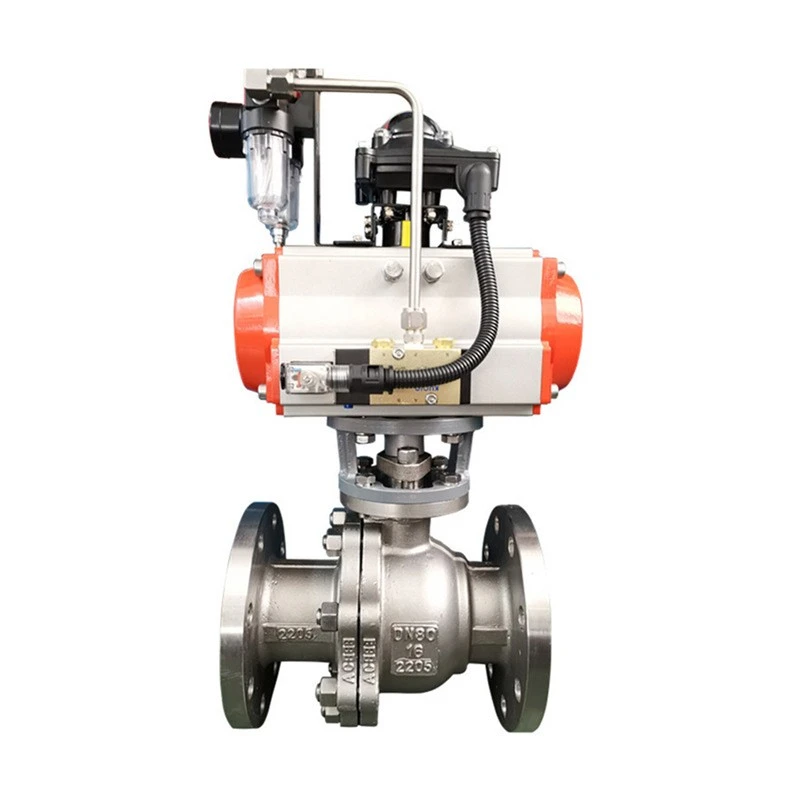

V prípade záujmu o iné typy guľových ventilov ponúkame aj široký sortiment. Napríklad nášKeramický prírubový guľový ventilje navrhnutý s keramickými komponentmi, ktoré poskytujú vynikajúcu odolnosť proti korózii a oderu. nášDuplexný oceľový guľový ventilje vyrobený z duplexnej ocele, ktorá ponúka vysokú pevnosť a dobrú odolnosť proti koróznemu praskaniu pod napätím. A nášGuľový ventil z kovaného oceľového závituje kovaný pre vysokotlakové aplikácie a má závitové pripojenie pre jednoduchú inštaláciu.

Kontaktujte nás kvôli obstarávaniu

Ak potrebujete guľové ventily s portom V alebo niektorý z našich iných produktov, pozývame vás, aby ste nás kontaktovali kvôli obstarávaniu. Náš tím odborníkov vám môže poskytnúť podrobné informácie o produkte, technickú podporu a konkurencieschopné ceny. Zaviazali sme sa poskytovať vysoko kvalitné produkty a vynikajúce služby zákazníkom, aby sme splnili vaše špecifické potreby. Či už ste malý užívateľ alebo veľký priemyselný podnik, máme pre vás to správne riešenie.

Referencie

• "Valve Handbook: Principles and Applications" od J. Paula Tullisa
• „Priemyselné ventily: Sprievodca výberom a aplikáciou“ od Cameron Iron Works, Inc.
• Rôzne priemyselné normy a technické dokumenty týkajúce sa konštrukcie a prevádzky guľového ventilu.
